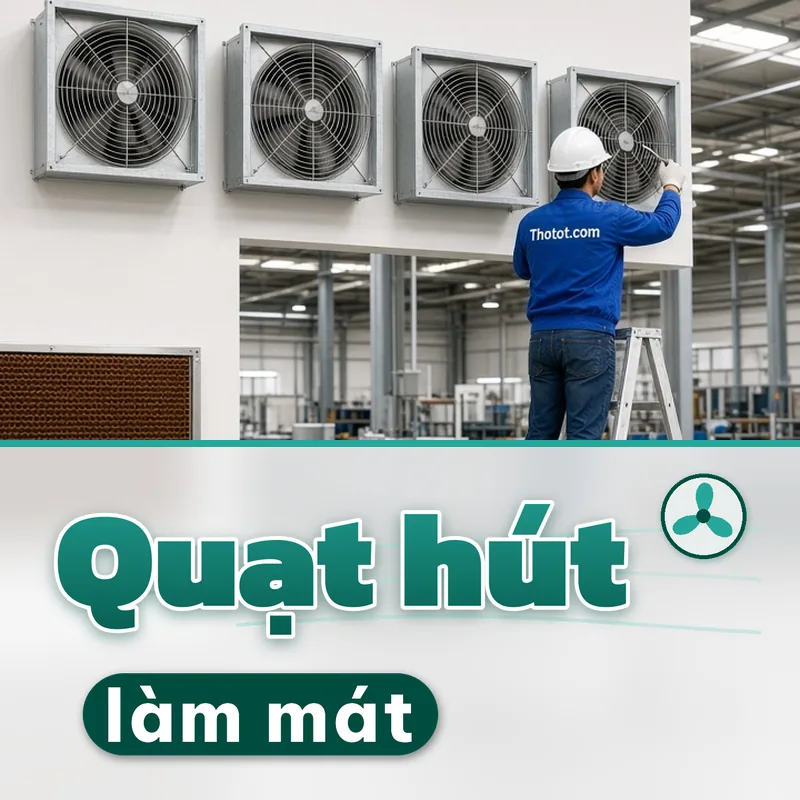

Lắp, sửa quạt hút, tấm làm mát khu sản xuất nhà xưởng

Kiểm tra hiện trạng

• Đo diện tích, chiều cao, các cửa và lỗ hở của xưởng.
• Xác định nguồn nhiệt, vị trí công nhân làm việc đông.
• Xem vách đặt quạt, đặt tấm: tôn hay gạch, khung có đủ chắc.
• Kiểm tra nguồn nước, nguồn điện, chỗ đặt bể nước tuần hoàn.

Thống nhất phương án

• Số lượng quạt, diện tích tấm làm mát theo tính toán lưu lượng gió.
• Vị trí quạt và tấm đối diện nhau, gió đi dọc khu làm việc.
• Cách điều khiển: công tắc theo khu, có hay không biến tần, hẹn giờ.
• Với hệ cũ: liệt kê bộ phận cần thay, sửa.

Chuẩn bị trước khi thi công

• Che chắn máy móc gần vách sẽ khoét.
• Bố trí giàn, xe nâng người cho vị trí cao.
• Ngắt điện các nhánh liên quan.

Các bước thực hiện

• Khoét vách, làm khung đỡ cho quạt và dàn tấm.
• Lắp quạt, bắt chắc vào khung, lắp lưới bảo vệ và cửa chớp.
• Lắp khung, máng nước, xếp tấm làm mát, ống phân phối nước trên đỉnh tấm.
• Lắp bơm, phao, đường hồi về bể, van xả cặn.
• Đi dây, lắp tủ điện điều khiển, đấu nối từng quạt.
• Chạy thử, chỉnh lưu lượng nước cho tấm ướt đều.

Các vị trí cần chú ý

• Mép khung tấm: trám kín để gió không lọt qua khe mà không qua tấm.
• Máng hồi nước: đủ dốc, không tràn ra sàn xưởng.
• Quạt gần lối đi: lưới bảo vệ chắc, không để tay chạm cánh.

Kiểm tra trong quá trình thực hiện

• Quạt quay đúng chiều hút ra ngoài.
• Độ căng dây curoa, ốc bắt động cơ.
• Nước rải đều trên toàn chiều dài tấm.

Nghiệm thu

• Chạy toàn hệ, cảm nhận gió đi đều qua khu làm việc.
• Quạt không rung, không kêu bất thường.
• Không rò nước ở khung, máng, đường ống.
• Bàn giao hướng dẫn vận hành, vệ sinh tấm, xả cặn bể.

Xử lý khi không đạt

• Gió yếu ở một khu: đóng bớt cửa hở, chỉnh vị trí hoặc thêm quạt.
• Tấm khô từng mảng: thông lỗ ống phân phối, chỉnh van.
• Xưởng ẩm quá: giảm nước, chạy quạt nhiều hơn hoặc xem lại giải pháp.

Thiết bị chính

• Quạt hút công nghiệp khung vuông, có cửa chớp.
• Tấm làm mát dạng tổ ong.
• Bơm nước tuần hoàn, phao cấp nước.

Vật tư khung và đường nước

• Khung, máng nước bằng inox, nhôm hoặc nhựa composite.
• Ống nhựa phân phối, ống hồi, van, lọc rác.
• Bể chứa nước tuần hoàn.

Vật tư điện

• Tủ điện điều khiển, CB, khởi động từ hoặc biến tần.
• Dây điện, ống luồn dây.

Dụng cụ thi công

• Máy cắt, máy khoan, máy hàn khi làm khung.
• Giàn giáo, xe nâng người.

Thiết bị kiểm tra

• Máy đo tốc độ gió.
• Nhiệt kế, ẩm kế để so trước và sau.

Chọn giải pháp theo loại xưởng

Lắp quạt hút, tấm làm mát có làm xưởng ẩm không?

Có làm tăng độ ẩm. Vì vậy cần xem loại hàng hóa, máy móc trước khi lắp; xưởng nhạy ẩm nên chỉ dùng quạt hút hoặc giải pháp khác.

Chỉ lắp quạt hút có được không?

Được. Quạt hút giúp thông gió, đẩy hơi nóng, bụi ra ngoài. Tấm làm mát giúp không khí vào mát hơn nhưng cần nguồn nước và bảo trì.

Có phải đóng kín cửa xưởng không?

Hệ làm việc tốt khi gió đi đúng đường từ tấm làm mát tới quạt. Các cửa lớn mở giữa đường gió nên hạn chế hoặc tính vào thiết kế.

Bao lâu phải vệ sinh tấm làm mát?

Tùy chất lượng nước và bụi. Nên kiểm tra định kỳ, xả cặn bể và rửa tấm khi thấy đóng cặn, rêu, nước chảy không đều.

Quạt kêu to, rung là do đâu?

Thường do cánh mòn lệch, ổ bi hỏng, dây curoa chùng hoặc khung bắt lỏng. Thợ kiểm tra rồi thay đúng bộ phận.

Có làm khi xưởng đang chạy được không?

Được, thợ chia khu thi công. Việc khoét vách, đấu điện tổng có thể cần làm ngoài giờ.

Tiền điện có cao không?

Hệ chủ yếu tốn điện cho quạt và bơm nước nhỏ. Mức điện thực tế phụ thuộc số quạt, giờ chạy và cách điều khiển.

Có cần tủ điện riêng không?

Nên có để bật tắt theo khu, bảo vệ quá tải cho từng quạt và bơm.
